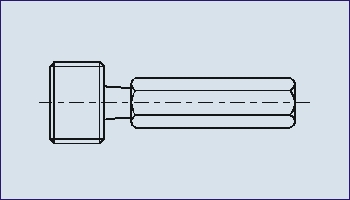

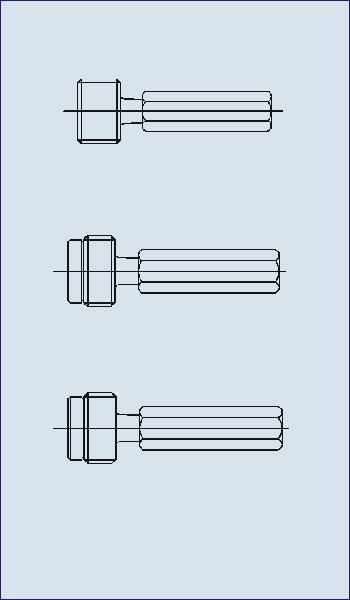

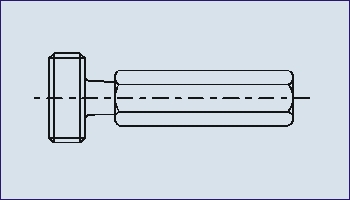

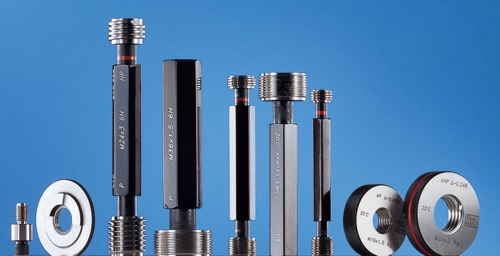

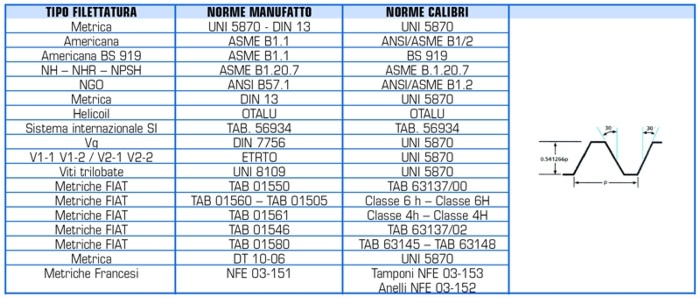

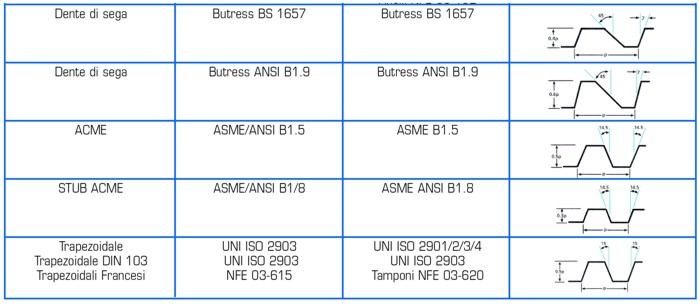

Tamponi Filettati Semplici NON PASSA
Sigla TFS-NP

Per il controllo completo di madreviti con dimensione Non Passa.
Costruiti in acciaio per calibri temprato HRC 62÷64.
Forma e dimensioni delle parti calibranti con riferimento agli  standard unificati.

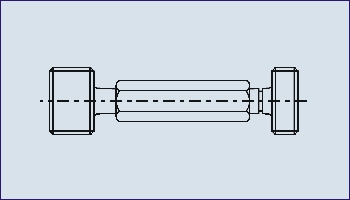

Tamponi Filettati Differenziali P-NP
Sigla TFD

Per il controllo completo di madreviti con dimensione Passa e Non Passa.
Costruiti in acciaio per calibri temprato HRC 62÷64.
Forma e dimensioni delle parti calibranti con riferimento agli  standard unificati.

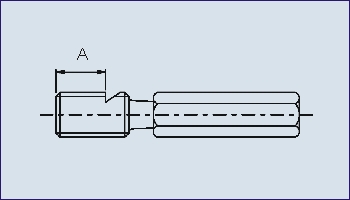

Tamponi Filettati Passa con tacca per controllo profondità
Sigla TFT

Per il controllo completo di madreviti con dimensione Passa e della profondità utile del filetto con controllo visivo riferito ad una tacca eseguita sul calibro (definita nelle specifiche d’ordine).
Costruiti in acciaio per calibri temprato HRC 62÷64.
Forma e dimensioni delle parti calibranti con riferimento agli  standard unificati.
Precisare in ordine se la quota A origina dal piano di innestatura o dal primo filetto completo.

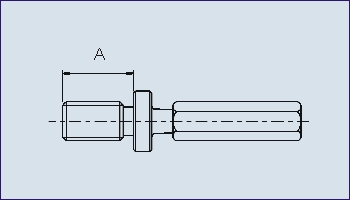

Tamponi Filettati Passa con piano per controllo profondità
Sigla TFP

Per il controllo completo di madreviti con dimensione Passa e della profondità utile del filetto con arresto sul piano di battuta del calibro (definita nelle specifiche d’ordine).
Costruiti in acciaio per calibri temprato HRC 62÷64.
Forma e dimensioni delle parti calibranti con riferimento agli  standard unificati.
Precisare in ordine se la quota A origina dal piano di innestatura o dal primo filetto completo.

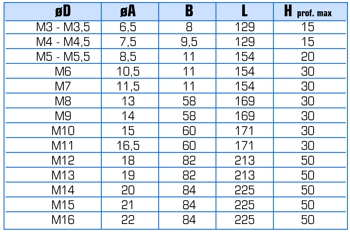

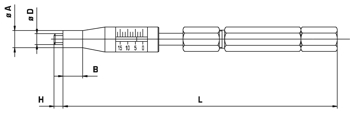

Profondimetri Filettati Semplici
Sigla PFS

Per il controllo completo di madreviti con dimensione Passa e della profondità utile del filetto con lettura sul nonio.
Costruiti in acciaio per calibri temprato HRC 62÷64.
Forma e dimensioni delle parti calibranti con riferimento agli  standard unificati.
A richiesta sono fornibili profondimetri per qualsiasi tipo di filetto e/o con diametro medio diverso da tampone passa.

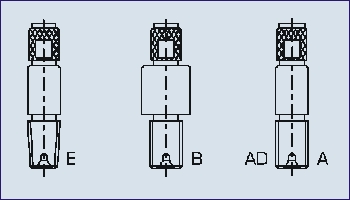

Inserzioni per misure su 3D
Sigla IN 3D

Accessori utilizzati per il controllo degli interassi delle forature con macchine di misura a coordinate.
Costruiti in acciaio per calibri temprato HRC 62÷64.
Forma e dimensioni secondo standard MG.

Tipo A     - con filetto cilindrico Passa

Tipo AD   - con filetto cilindrico a passo differenziato

Tipo B     - con filetto cilindrico Passa e battuta

Tipo E     - con filetto conico

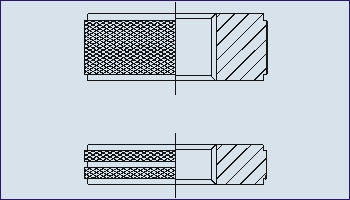

Anelli Filettati Passa
Sigla AFS-P

Anelli Filettati Non Passa
Sigla AFS-NP

Per il controllo completo di viti con dimensione Passa oppure Non Passa.
Costruiti in acciaio per calibri temprato HRC 62÷64.
Forma e dimensioni delle parti calibranti con riferimento agli  standard unificati.

Riscontri Passa per Anelli Nuovi
Sigla TRI

Per il controllo di anelli nuovi Passa oppure Non Passa (il calibro deve entrare).

Riscontri Non Passa per Anelli Nuovi
Sigla TRM

Per il controllo di anelli nuovi Passa oppure Non Passa (il calibro non deve entrare).

Riscontri controllo Logoramento
Sigla TRL

Per il controllo di anelli utilizzati (quando il calibro inizia ad entrare negli anelli, gli stessi vanno considerati usurati).

Costruiti in acciaio per calibri temprato HRC 62÷64.
Forma e dimensioni delle parti calibranti con riferimento agli  standard unificati.

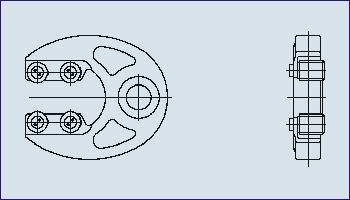

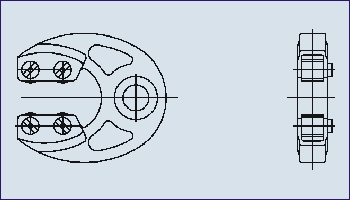

Forcella con Rulli Registrabile Normale
Sigla FRRN

Per il controllo di viti con dimensione quota rulli Passa e Non Passa nello stesso lato di introduzione.
Realizzate con fusioni stampate in acciaio.
Rulli filettai in acciaio per calibri  temprato HRC 62÷64.
Vengono fornite già registrate alla misura richiesta.

Forcella con Rulli Registrabile tipo Sottotesta
Sigla FRRS

Per il controllo di viti con dimensione quota rulli Passa e Non Passa nello stesso lato di introduzione .
Rulli posizionati verso l’esterno del calibro per permettere controlli sottotesta.
Realizzate con fusioni stampate in acciaio.
Rulli filettai in acciaio per calibri  temprato HRC 62÷64.
Vengono fornite già registrate alla misura richiesta.

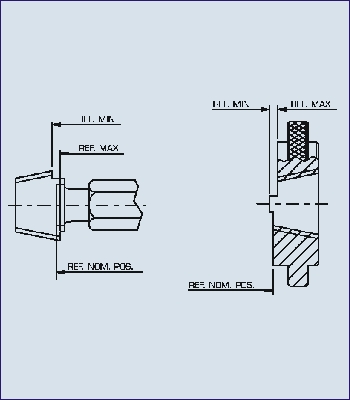

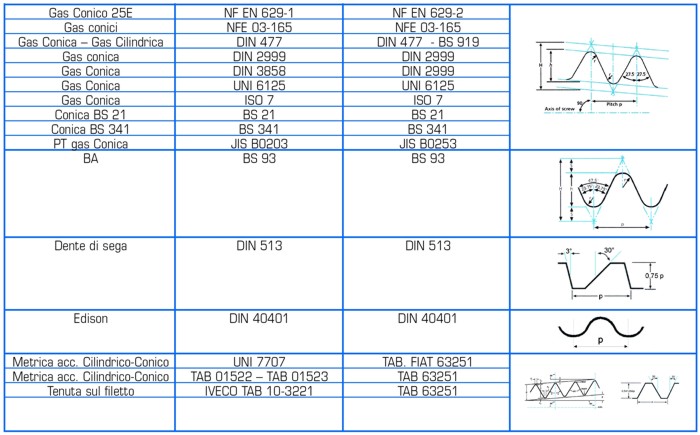

Tamponi Filettati Conici con 2 piani di riferimento

Anelli Filettati Conici con 2 piani di riferimento

Adottati normalmente per filettature:

GAS UNI ISO 7/2 - 2000

Tamponi sigla TFC 7R2
Anelli sigla AFC 7R2

DIN 2999

Tamponi sigla TFC D2
Anelli sigla AFC D2

DIN 477

Tamponi sigla TFC D4
Anelli sigla AFC D4

I piani si riferiscono alle posizioni di MIN e MAX tollerate.
Costruiti in acciaio per calibri temprato HRC 62÷64.
Forma e dimensioni delle parti calibranti con riferimento agli  standard unificati

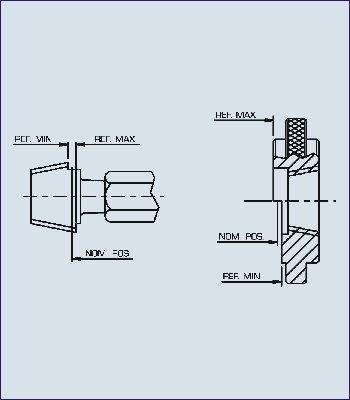

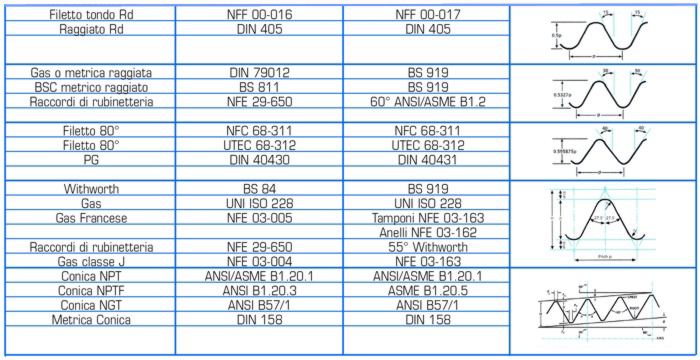

Tamponi Filettati Conici con 3 piani di riferimento

Anelli Filettati Conici con 3 piani di riferimento

Adottati normalmente per filettature:

GAS

Tamponi sigla TFC G3
Anelli sigla AFC G3

NPT

Tamponi sigla TFC N3
Anelli sigla AFC N3

NPTF

Tamponi sigla TFC NF3
Anelli sigla AFC NF3

Un piano di riferimento al valore nominale e due piani riferiti rispettivamente alle posizioni di MIN e MAX tollerate.
Costruiti in acciaio per calibri temprato HRC 62÷64.
Forma e dimensioni delle parti calibranti con riferimento agli  standard unificati.
